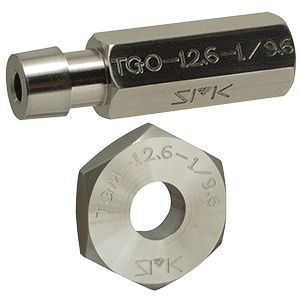

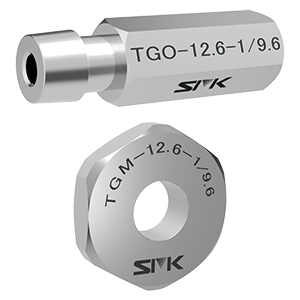

簡易テーパーゲージ

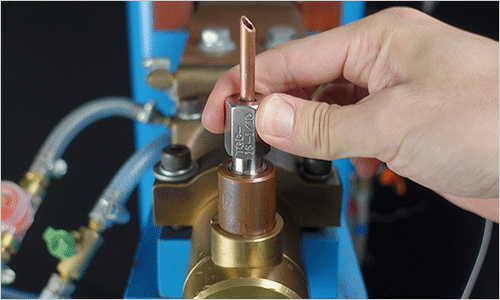

電極テーパー部の作業前点検に
ライン・作業停止になる前に、素速く簡単測定。
テーパー部の不具合を未然に防ぎます。

φ12・φ13・φ16キャップチップタイプ

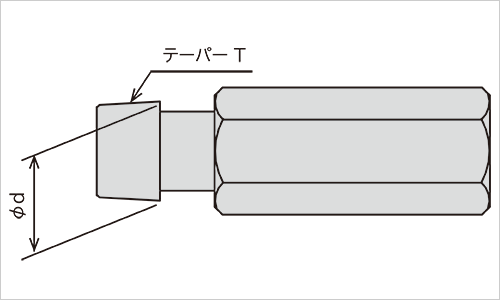

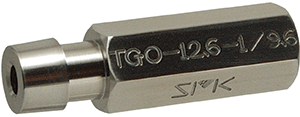

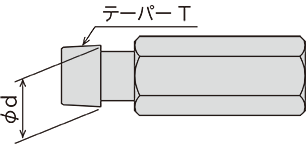

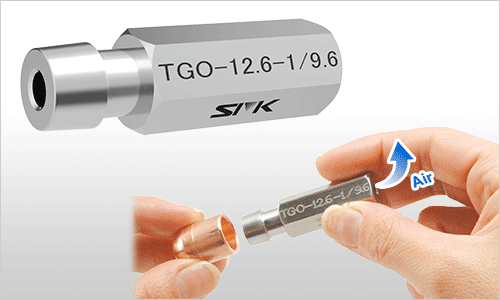

オステーパーゲージ(キャップチップ専用)

オステーパーゲージ
対応チップ径 φd T
φ12・φ13 10 1/9.6
φ12・φ13 10 1/10
φ16 12.6 1/9.6
φ16 12.6 1/10
φ16 12.7 1/10

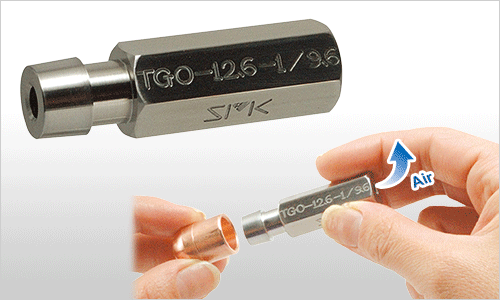

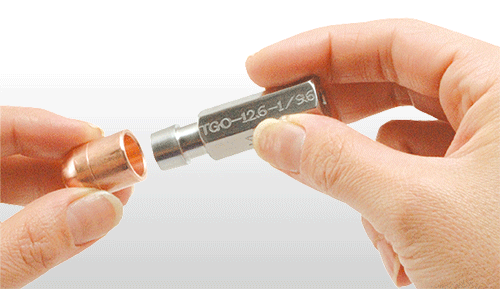

使用例

φ12・φ13・φ16のキャップチップテーパー測定にご使用ください。

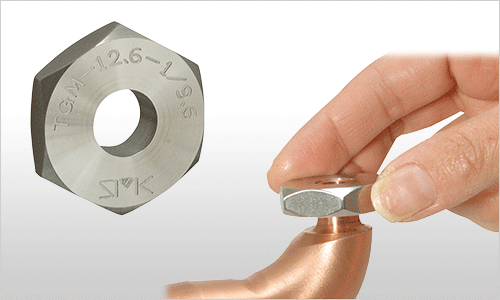

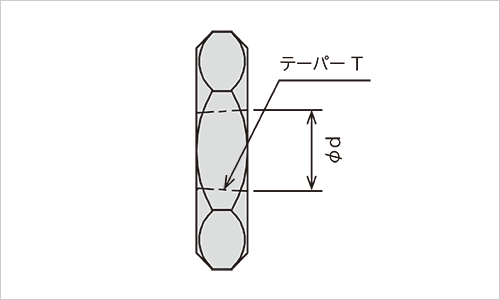

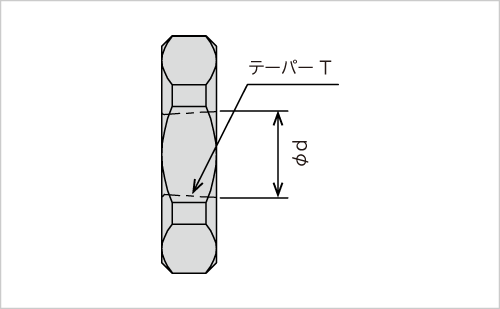

メステーパーゲージ(シャンク専用)


対応チップ径 φd T
φ12・φ13 10 1/9.6
φ12・φ13 10 1/10
φ16 12.6 1/9.6
φ16 12.6 1/10
φ16 12.7 1/10

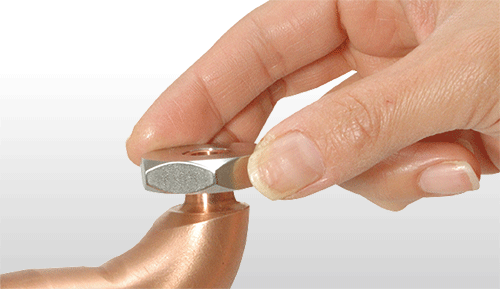

使用例

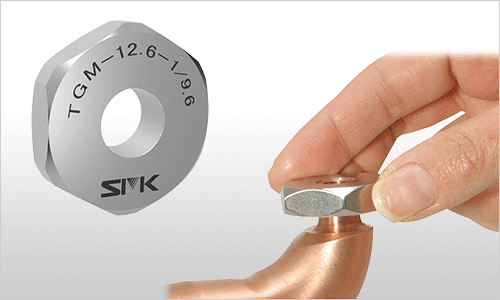

ガンアーム・各種シャンク・チップベース等のテーパー測定にご使用ください。

φ12汎用タイプ

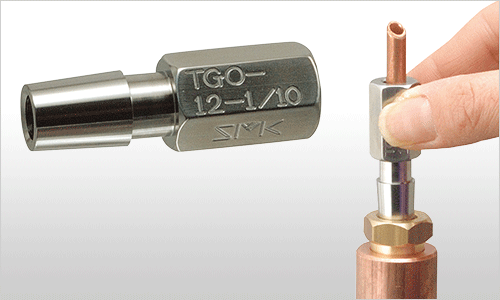

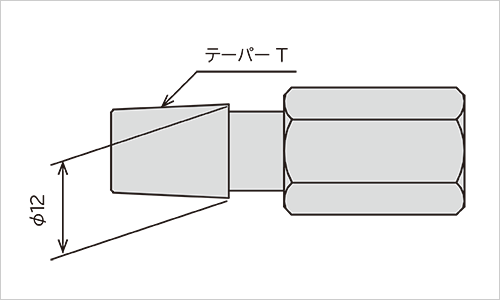

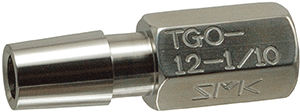

オステーパーゲージ

オステーパーゲージφ12汎用タイプ
基準径 T
φ12 1/10
φ12 MT#1

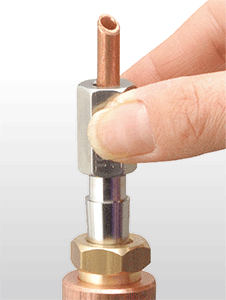

使用例

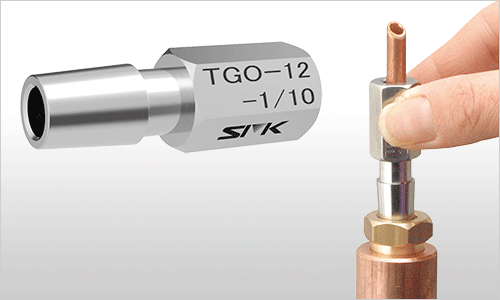

各種アダプター・L型ホルダー・ストレートホルダー等の内径テーパー測定にご使用ください。

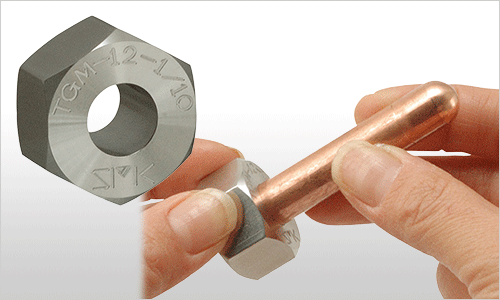

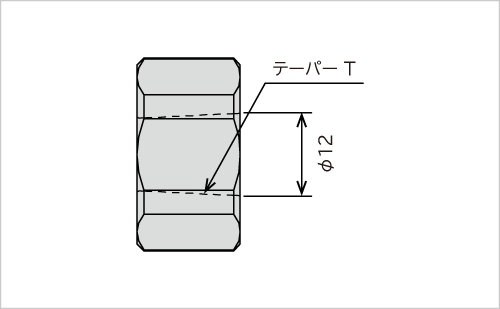

メステーパーゲージ

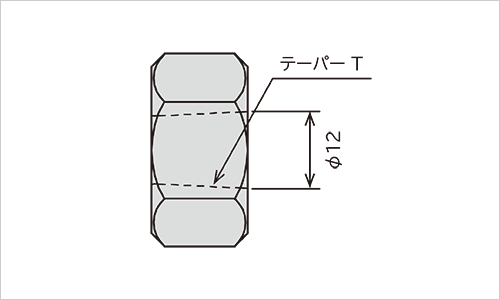

メステーパーゲージφ12汎用タイプ
基準径 T
φ12 1/10
φ12 MT#1

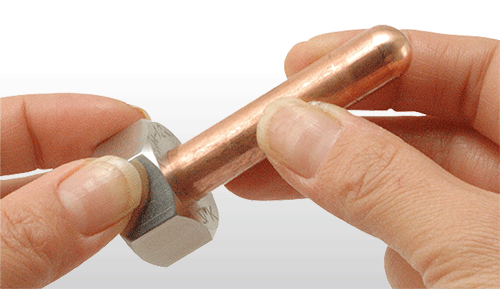

使用例

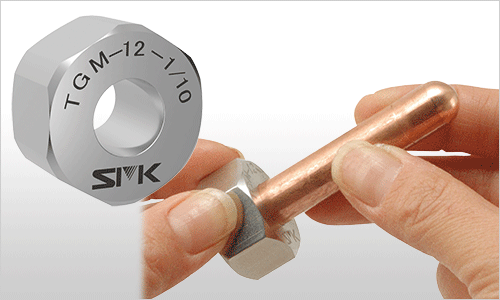

ストレートチップ・各種シャンク等の外径テーパー測定にご使用ください。

φ16汎用タイプ

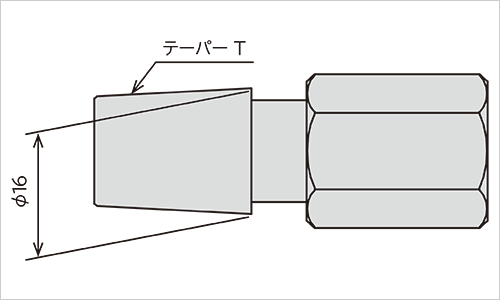

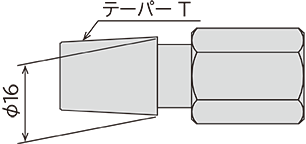

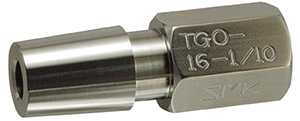

オステーパーゲージ

オステーパーゲージφ16汎用タイプ
基準径 T
φ16 1/10
φ16 MT#2
φ16 1/5

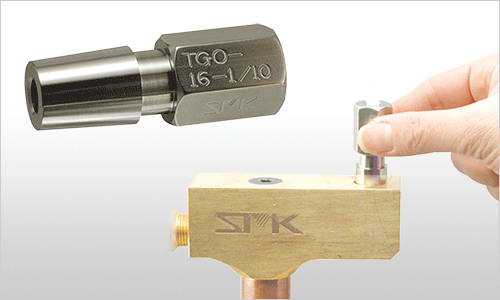

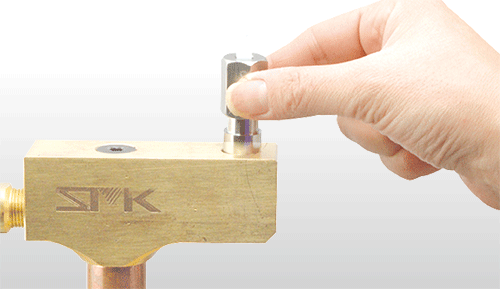

使用例

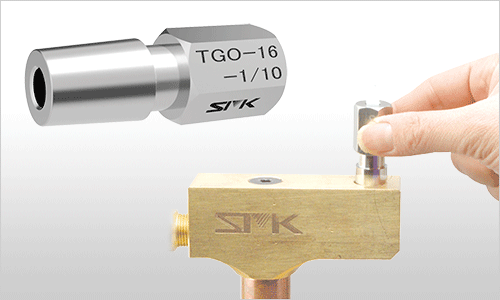

L型ホルダー・各種アダプター・ストレートホルダー等の内径テーパー測定にご使用ください。

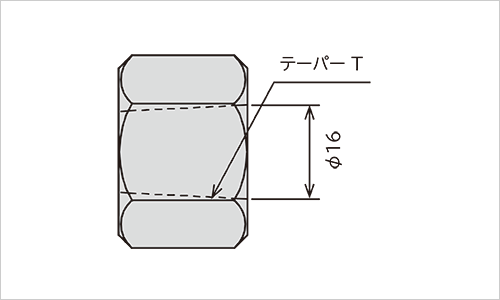

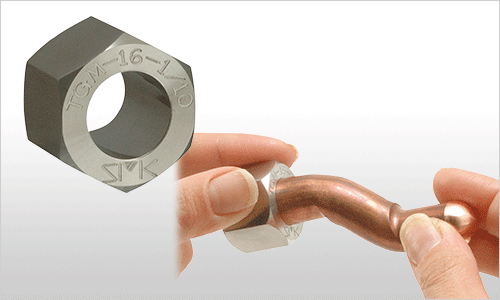

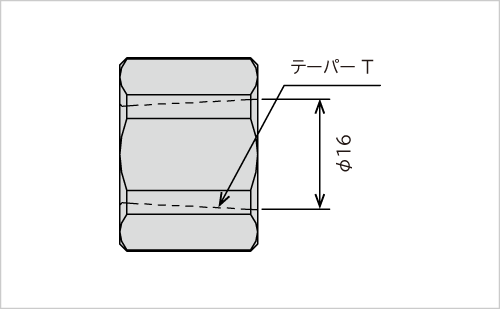

メステーパーゲージ

メステーパーゲージ φ16汎用タイプ
基準径 T
φ16 1/10
φ16 MT#2
φ16 1/5

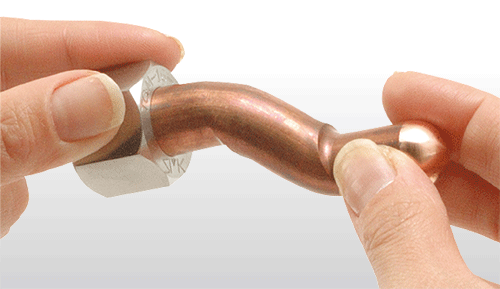

使用例

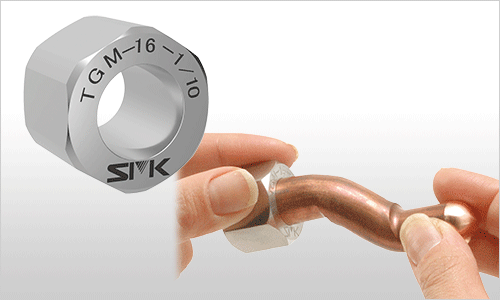

曲がりチップ・ストレートチップ・各種ホルダー等の外径テーパー測定にご使用ください。
