ナット溶接不良検出システム
プラテンナビ
エアーシリンダー仕様

概要

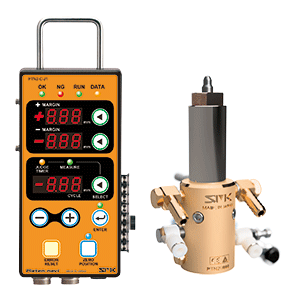

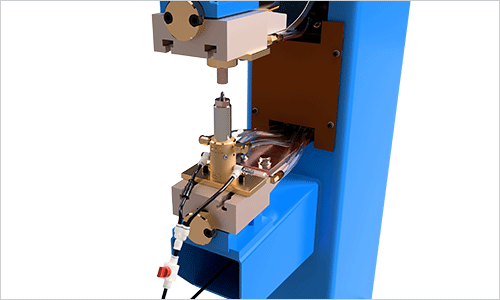

プラテンナビ【エアーシリンダー仕様】は、ナットやワークが正常にセットされているか、溶接する直前に高精度で判定する装置です。
エアーシリンダー内蔵で従来の不良検出器の性能をそのままに、ボディをスリム化。
あらゆる溶接機へ装着可能にするために開発された、ナット溶接不良検出システムです。

対応ナットサイズ M4・M5・M6・M8・M10・M12・7/16



・特許出願 ・実用新案 ・登録商標 ・特許登録 ・登録意匠 ・国際特許登録 ・国際特許登録出願 ・国際意匠登録出願

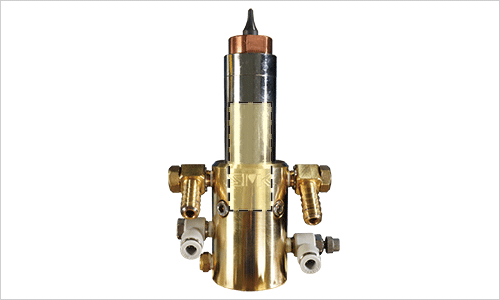

プラテンナビセンサーユニット

全ストローク30㎜のエアーシリンダー内臓。

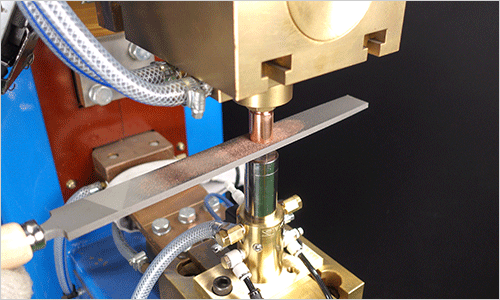

エアーを切るとガイドピンが下がるため、電極を外す手間がなく研磨が簡単。

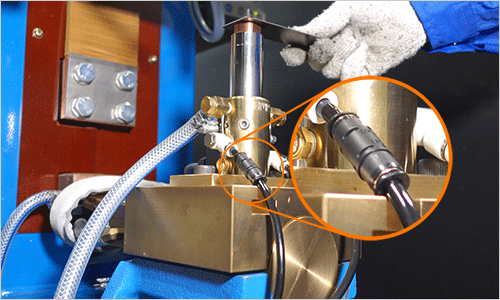

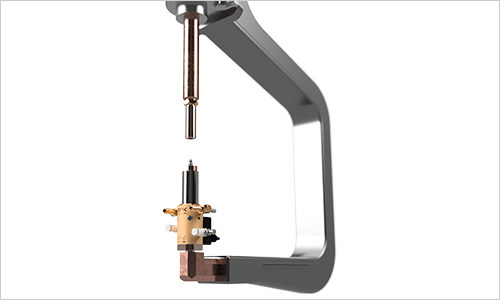

Cガン取付例
コンパクト設計
手のひらサイズのため、狭いスペースでの検出が可能

エアーシリンダーの圧縮されたエアーを瞬時に排出する急速排気弁を標準装備。
シリンダーの耐久性アップ。

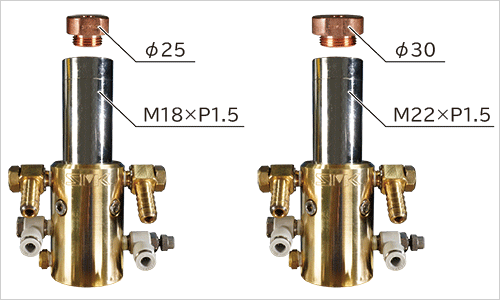

ホルダーネジ径は2種類から選択

抜群の内部冷却効果

ホルダー内部を直接冷やす内部水冷方式のため、電極部の熱による摩耗やスパッタの付着を低減します。


ジャストポジション設計

エアーブローにより、ナット・ガイドピン・ユニット内部へのスパッタ付着を軽減します。また、エアーによる空冷効果で電極部の加熱を防ぎます。さらに、ガイドピンの浮力効果にもつながり、より高精度の検出が得られます。

オプション部品

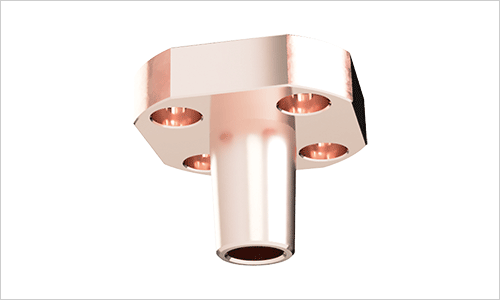

テーパーベース

ホーン型溶接機に取付けの際、ご使用ください。

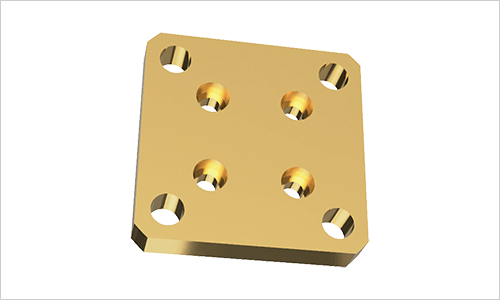

フランジベース

プロジェクション型溶接機に取付けの際、ご使用下さい。

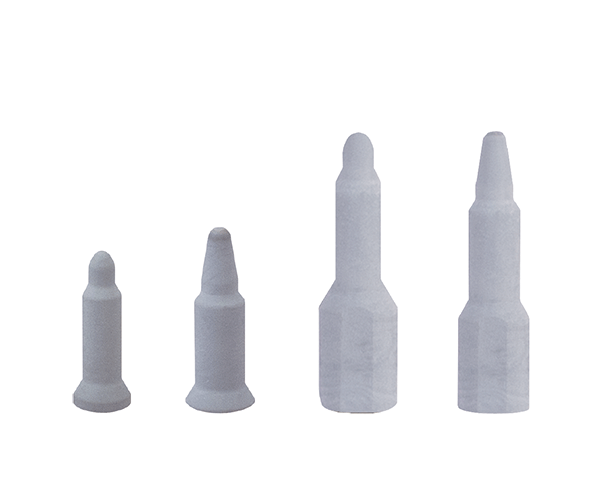

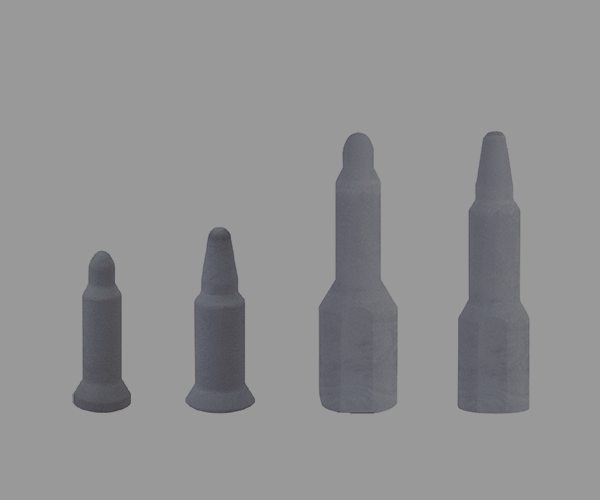

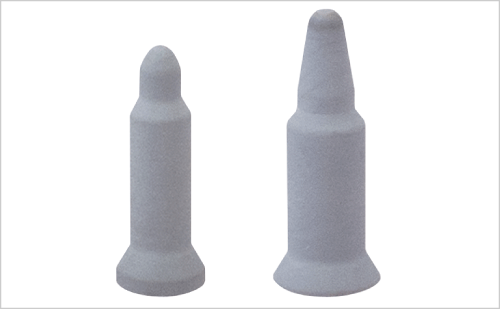

セラミックスガイドピン仕様

セラミックスガイドピン(窒化珪素)が標準で付属されます。
セラミックスガイドピンは硬度が高く、電食摩耗がないため長寿命です。
また、スパッタの付着が全くなく、ナットの引っ掛りもほとんどありません。
窒化珪素のガイドピンを使用することで、naviの測定値が安定します。

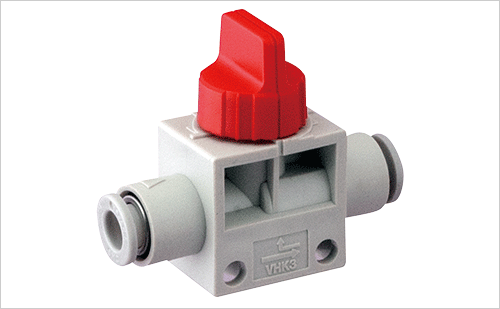

エアーカットバルブ付き

電極交換時に発生するエアー抜き作業を、瞬時に処理できるエアーカットバルブを標準装備しました。

エアーブロー仕様

エアーブローにより、ナット・ガイドピン・ユニット内部へのスパッタ付着を軽減します。また、エアーによる冷却効果で電極部の加熱を防ぎます。

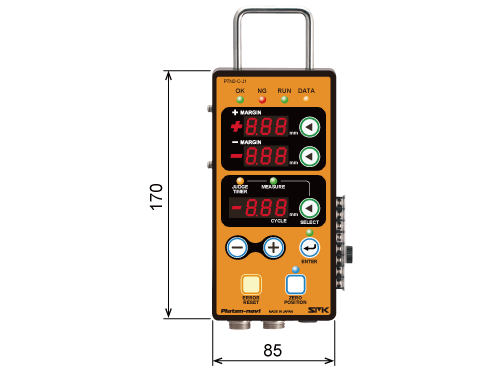

プラテンナビコントローラー

  • CEマーク取得
  • 手の平サイズで操作性抜群
  • ナット2個重ね検出機能(センサーはオプション)
  • 不良品流出防止機能
  • エラー表示付

プラテンナビコントローラー付属品

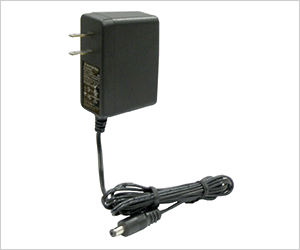

ACアダプター

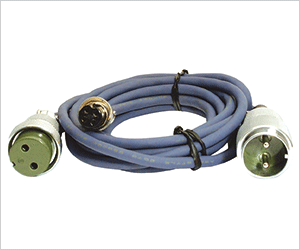

手作業中継ケーブル

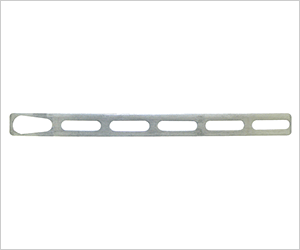

コントローラー取付プレート

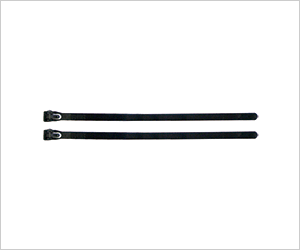

結束バンド

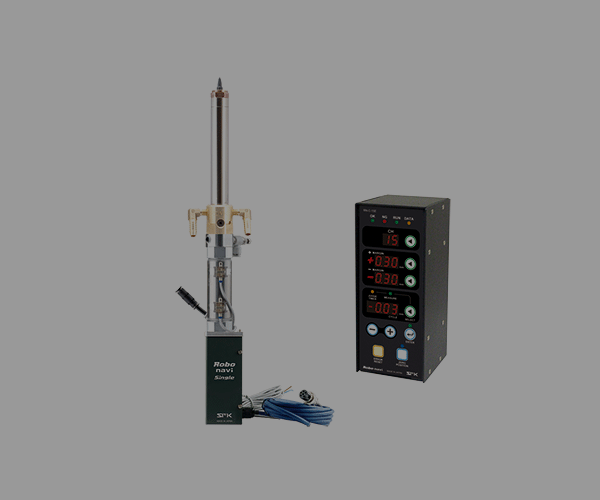

関連製品
