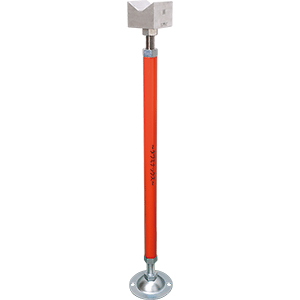

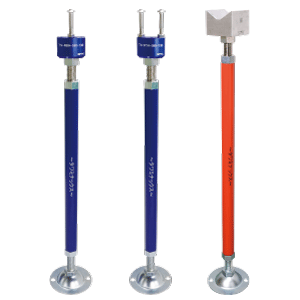

スポット溶接機たわみ防止スタンド

~タワミナックス~

概要

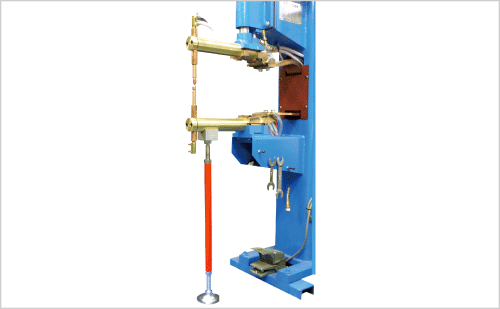

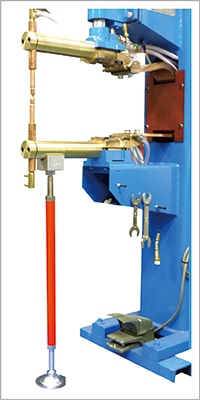

タワミナックスは、加圧時のホーンのたわみを防止します。
取付について
加圧による振動で、タワミナックス及びスポット溶接機が動く場合がありますので、アンカーボルトで固定してください。

・登録商標

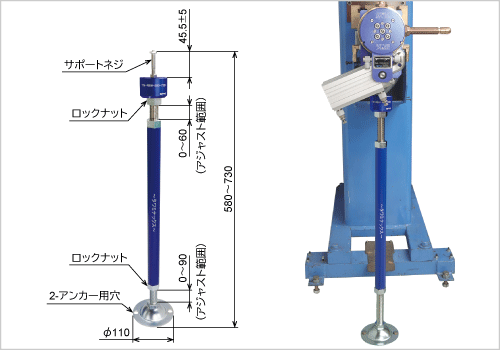

ロボットベンリホルダー専用

最大耐荷重量:600kg
質量:2.48kg

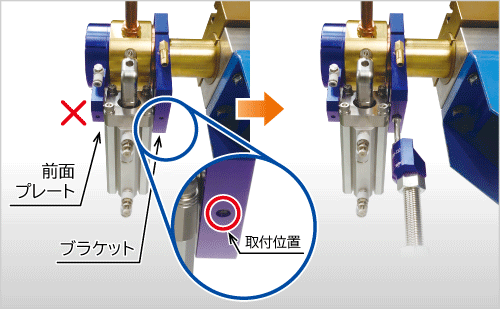

取付位置について

ロボットベンリホルダー前面プレートではなく、必ずブラケットのネジ穴に取り付けてください。前面プレートに取り付けるとロボットベンリホルダーが破損します。

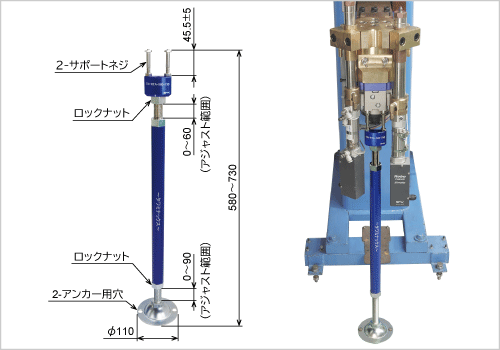

ロボットツインアーム専用

最大耐荷重量:500kg
質量:2.51kg

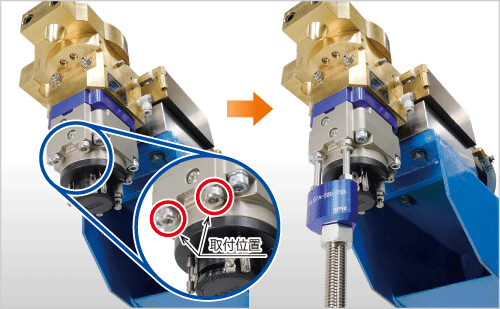

取付位置について

ロボットツインアーム前面の、2ヶ所のボルトに取り付けてください。

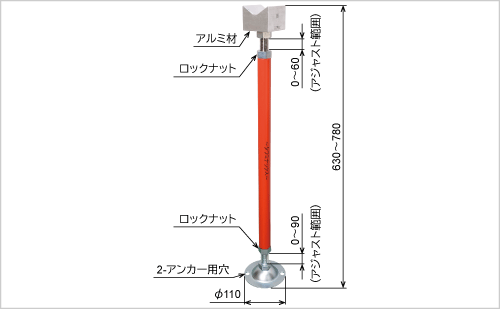

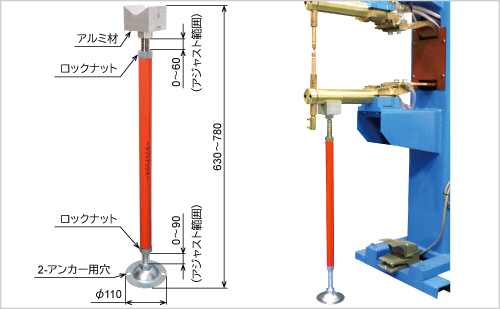

ホーン専用

対応ホーン径:φ40~φ80
床面~ホーン下部面迄の高さ(目安):約650mm~750mm
最大耐荷重量:800kg
質量:3kg
