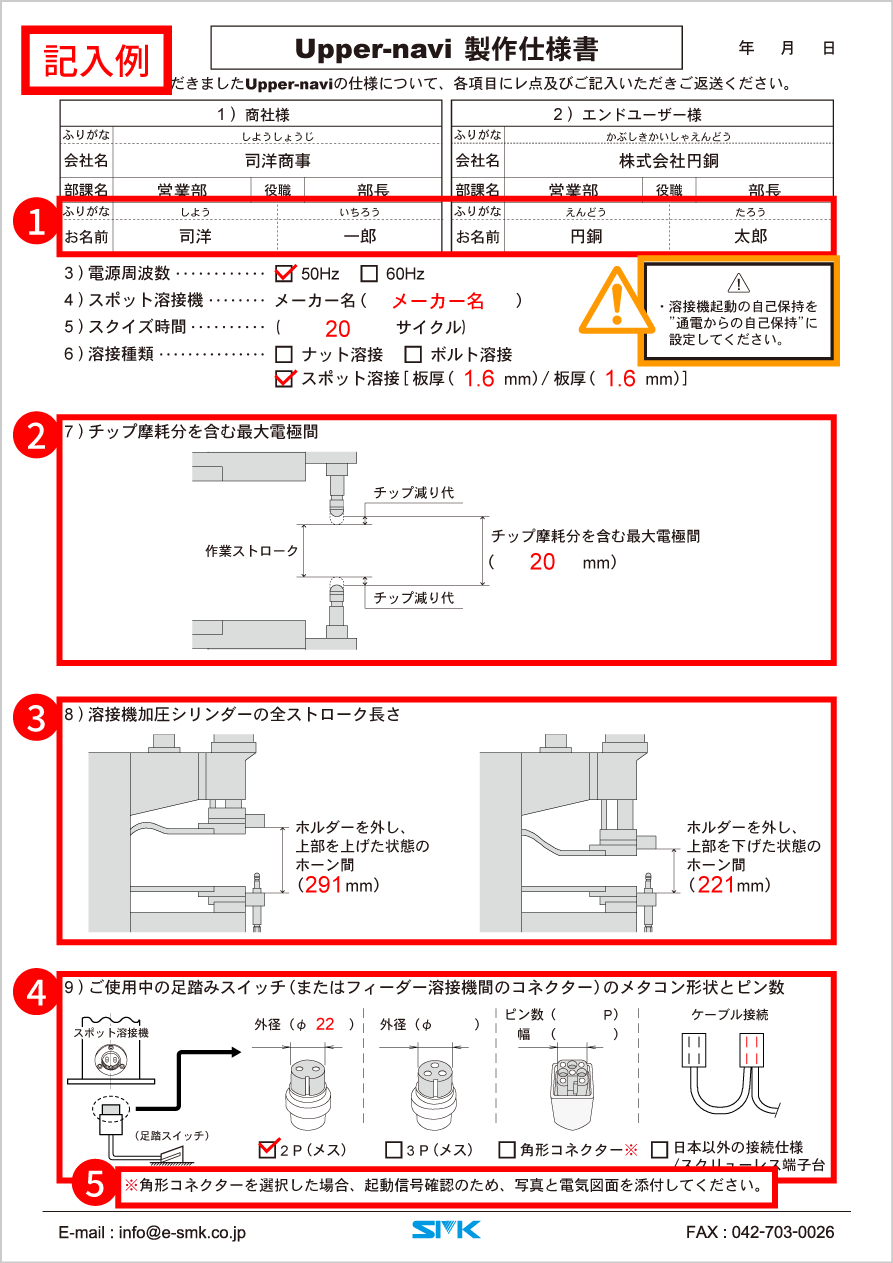

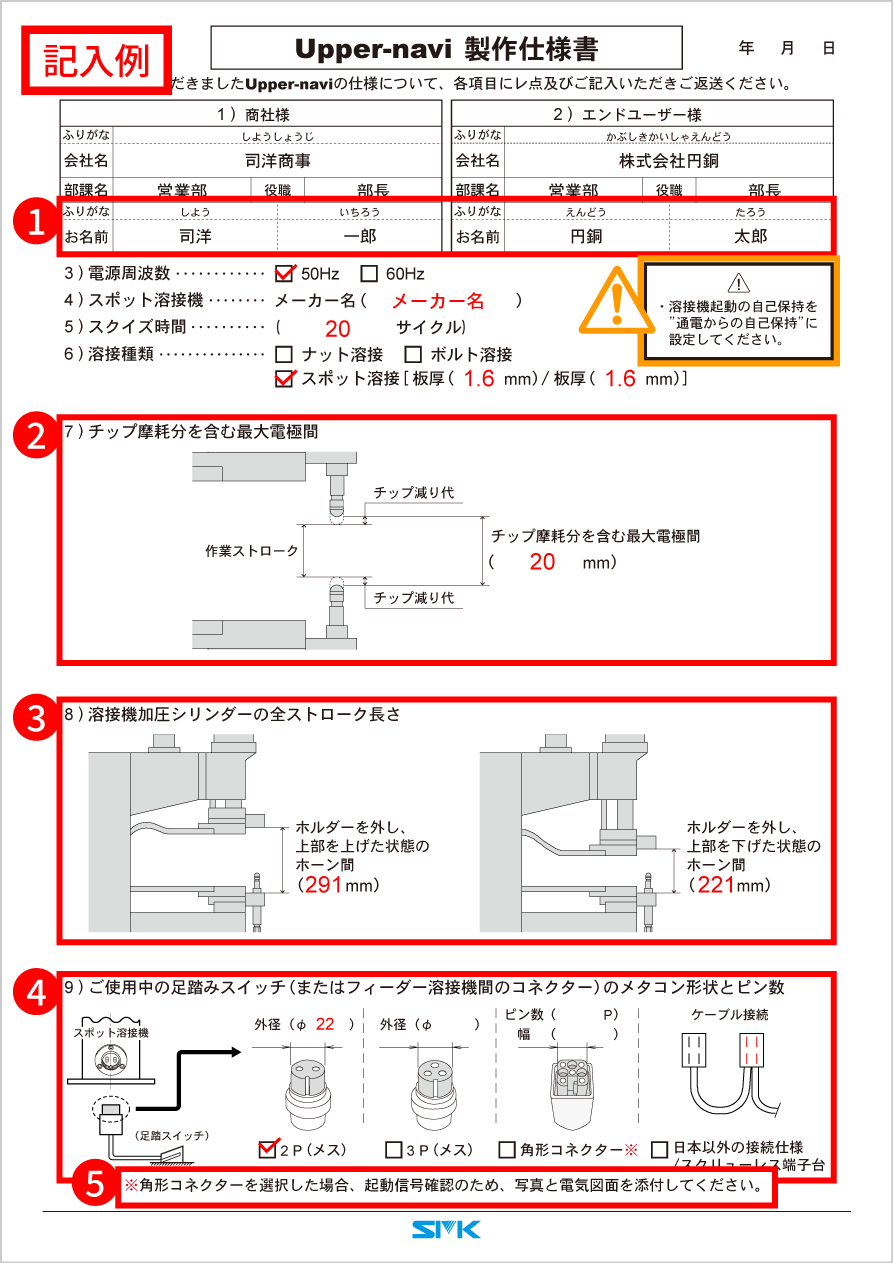

naviスライドユニット説明書に付属の製作仕様書にご記入いただき、FAXまたはメールにてご送信ください。記入例は下の画像をご参照ください。
製作仕様書は下記リンクからダウンロードもできます。
製作仕様書は下記リンクからダウンロードもできます。
注意事項
- 溶接機起動の自己保持を”通電からの自己保持”に設定してください。
足踏スイッチを一瞬だけ押したとき、
①すぐに加圧が解除される。
→ 通電からの自己保持
②加圧が解除されない。
→ 初期加圧からの自己保持
氏名
お名前はフルネームでご記入ください。
チップ摩耗分を含む最大電極間

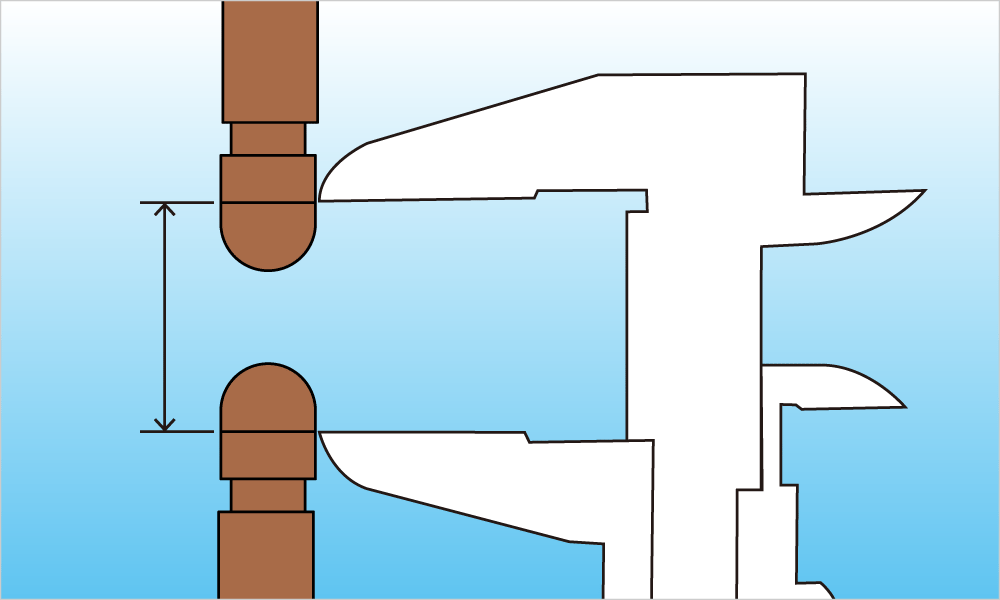

上部チップ・下部チップのドレスライン間を計測してください。
溶接機加圧シリンダーの全ストローク長さ

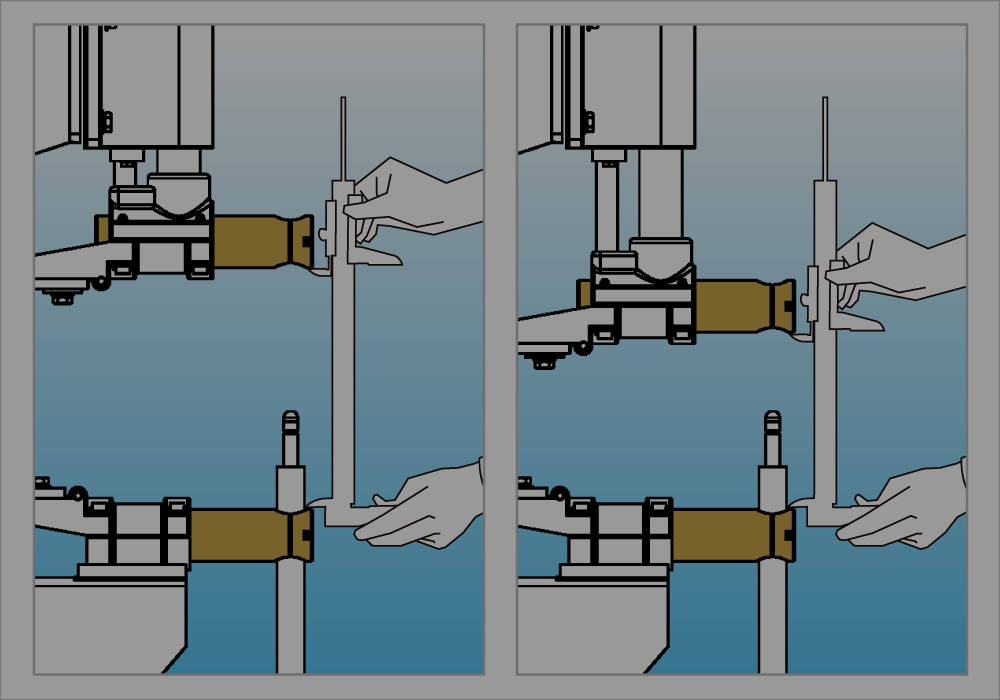

シリンダーの全ストローク長さを確認するため、ホーン間の最大距離と最小距離を計測します。
（クリックで拡大します）
（クリックで拡大します）
足踏みスイッチのメタコン形状とピン数

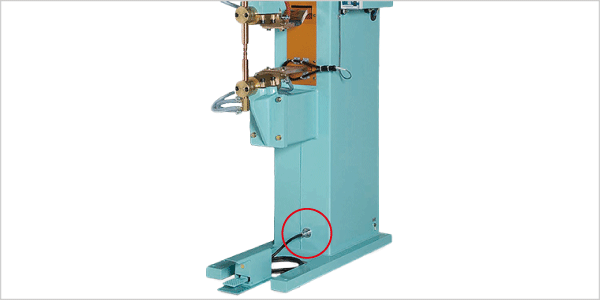

溶接機下部を確認してください。フィーダーをご使用の場合は、フィーダーと溶接機をつなぐコネクターをご確認ください。
角形コネクターを選択した場合のみ

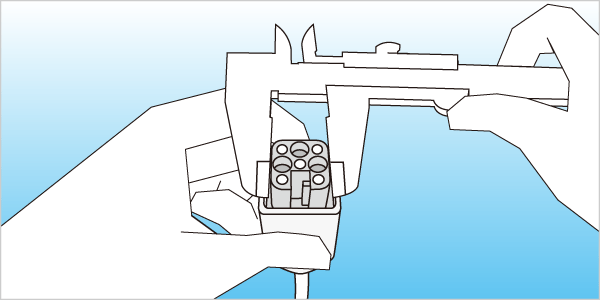

コネクターの大きさとピン数がわかるように撮影してください。また、電気図面も添付してください。
